اسلاید پرس: قلب تپندهی فرآیند شکلدهی در پرس مکانیکی و پرس هیدرولیکی
اسلاید پرس، یکی از اجزای حیاتی و استراتژیک در هر دستگاه پرس است. این قطعه، وظیفه انتقال نیرو از سیستم محرک به قالب و در نهایت به قطعه کار را بر عهده دارد. به عبارت سادهتر، اسلاید همانند یک پل ارتباطی بین نیروی محرکه و نتیجهی نهایی یعنی قطعهی شکلدهی شده عمل میکند.
نقش اسلاید در پرس:
- هدایت قالب بالایی: اسلاید، قالب بالایی را به صورت دقیق و کنترل شده در امتداد یک خط مستقیم عمودی هدایت میکند. این دقت در فرآیندهای شکلدهی بسیار حائز اهمیت است و به تولید قطعات با کیفیت و یکنواخت کمک میکند.
- جذب نیروها: فریم پرس، نیروهای عظیمی را که در حین فرآیند شکلدهی ایجاد میشوند، جذب میکند. اسلاید نیز به عنوان بخشی از این سیستم، سهم قابل توجهی در جذب و توزیع این نیروها دارد.
- انتقال نیرو: اسلاید، نیروی شکلدهی یا برشی را که از سیستم محرک (مانند موتور الکتریکی یا هیدرولیک) دریافت میکند، به قالب منتقل کرده و باعث تغییر شکل قطعه کار میشود.

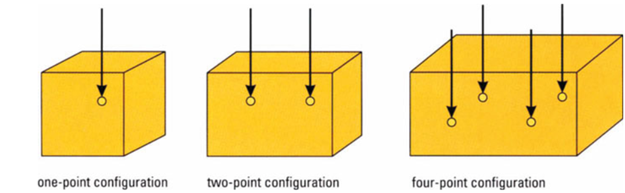

انواع پیکربندی انتقال نیرو در اسلاید:
بسته به تعداد عناصر انتقال دهنده نیرو، میتوان پیکربندیهای مختلفی برای اسلاید در نظر گرفت:
- پیکربندی یک نقطهای: در این نوع پیکربندی، نیرو از یک نقطه به اسلاید منتقل میشود. این نوع پیکربندی سادهتر است اما در برابر بارهای خارج از مرکز مقاومت کمتری دارد.
- پیکربندی دو نقطهای: در این پیکربندی، نیرو از دو نقطه به اسلاید منتقل میشود. این نوع پیکربندی نسبت به پیکربندی یک نقطهای، پایداری بیشتری دارد و در برابر بارهای خارج از مرکز مقاومتر است.
- پیکربندی چهار نقطهای: در این پیکربندی، نیرو از چهار نقطه به اسلاید منتقل میشود. این نوع پیکربندی، بیشترین پایداری و مقاومت در برابر بارهای خارج از مرکز را دارد و برای فرآیندهای شکلدهی پیچیده و قطعات بزرگ مناسبتر است.
اهمیت پرسهای چند نقطهای:
هنگامی که یک بار خارج از مرکز به قالب اعمال میشود، ممکن است باعث ایجاد گشتاور و کج شدن اسلاید شود. پرسهای چند نقطهای به دلیل توزیع بهتر نیرو و ایجاد یک سیستم تعادل، مقاومت بسیار بیشتری در برابر این نوع بارگذاریها از خود نشان میدهند.
عوامل موثر بر عملکرد اسلاید:
- جنس مواد: اسلاید معمولاً از فولادهای آلیاژی با استحکام بالا ساخته میشود تا بتواند در برابر نیروهای شدید و سایش مقاومت کند.
- دقت ساخت: دقت ساخت اسلاید و همراستایی آن با سایر اجزای پرس، به طور مستقیم بر کیفیت قطعات تولیدی تاثیرگذار است.
- سیستم روانکاری: سیستم روانکاری مناسب، باعث کاهش اصطکاک و افزایش عمر مفید اسلاید میشود.
نتیجهگیری:
اسلاید پرس، قلب تپندهی فرآیند شکلدهی است و نقش بسیار مهمی در تولید قطعات با کیفیت و دقیق ایفا میکند. انتخاب نوع پیکربندی و جنس مواد مناسب برای اسلاید، به عوامل مختلفی مانند نوع قطعه کار، نیروی مورد نیاز و دقت مورد نظر بستگی دارد.
